1、簡介

產品類別：循環進樣泵細胞灌流系統，立式注射泵，微量進樣泵，微量注射泵。

循環進樣泵/細胞灌流系統可用于模擬生理條件下的細胞培養，通常在生物芯片或者細胞流動室上操作。

連續注射灌流系統（立式連續微量注射泵）是灌注/抽取型微流體進樣設備，包括三款標準產品：

一組：WH-CPS-02 連續注射灌流系統（配備2路注射器）；

二組：WH-CPS-04 連續注射灌流系統（配備4路注射器）；

三組：WH-CPS-06 連續注射灌流系統（配備6路注射器）。

汶顥股份提供更多通道定制服務，如8，10，12個等微流體進樣設備！

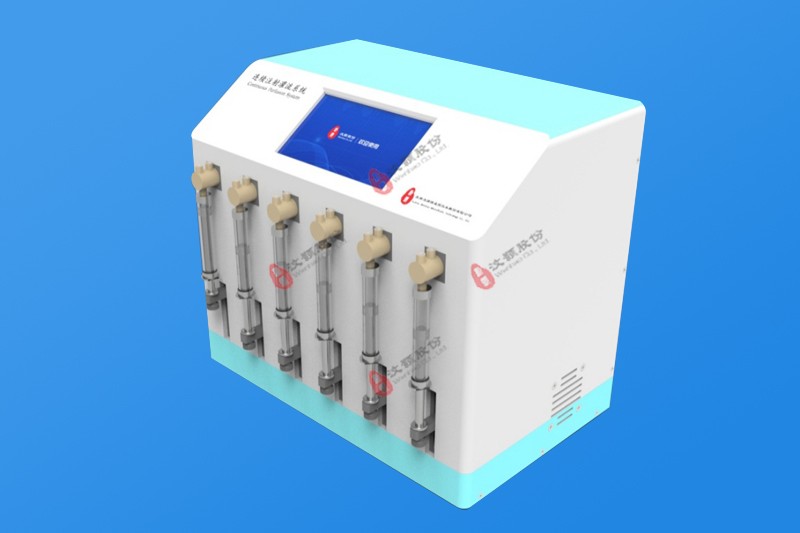

連續注射灌流系統（WH-CPS-06）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

該設備含有6組推進模塊，每組的切換閥只需外接簡單管路，即可實現3個連續通道進行不間斷注射液體，并且每一組推進模塊均可以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

點擊下載WH-CPS-06連續注射灌流系統說明書

2、技術參數

    工作模式：注液、吸液、先注再吸、先吸再注、連續模式

    通道數量：6

    最大行程：60mm

    注射器規格：1mL－10 mL

    行程分辨率：0.078um

    每微步注射量：0.428 uL（10 mL注射器）

    線速度范圍：4.68um/min－133mm/min

    最大線性推力：20kgf

    控制精度：≤±0.5%（行程≥最大行程的 30%時）

    設置方式：全觸屏設置

    顯示方式：5寸彩色液晶屏，同屏幕顯示多組通道相關參數

    重量：15kg

    工作電壓：220V/50HZ

    外形尺寸：410（L）×270（W）×365（H）mm

    工作環境：溫度 0℃－40 ℃，相對濕度＜80%

3、功能特點

3.1 通道設置

每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫停”等操作。

3.2 注射器型號確定

每個通道可放置不同品牌、不同規格的注射器（頭部1/4-28UNF外牙，尾部M3內牙）：1）從廠商品牌列表中查找；2）自定義輸入注射器的型號與內徑值。

3.3 目標參數輸入

目標參數：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。

4.圖形界面特點

1）注射器規格庫的顯示，可以根據需要選擇相應的類型；

2）各通道當前的運行模式、狀態，及各通道之間的延時情況；

3）各通道實時單獨操控與所有通道的統一操控。

5.特征圖解

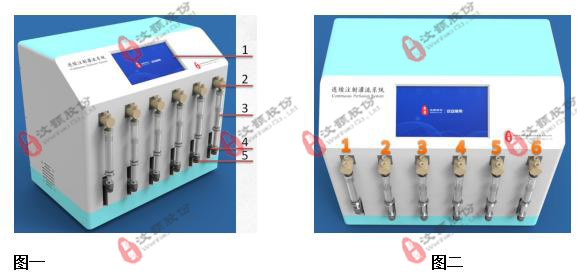

圖1：1）操作顯示屏；2）切換閥；3）氣密進樣器；4）推桿；5）緊固旋鈕；

圖2：屏幕中的注射通道默認從左到右對應第一至第六通道。

6.管路連接

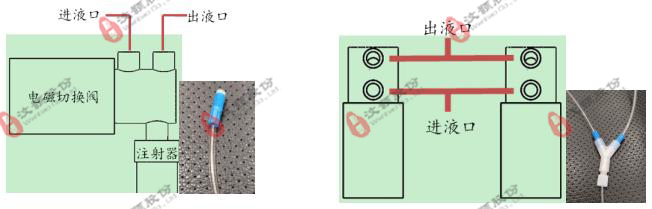

（1）單獨運行模式示意圖：（2）連續運行模式示意圖：

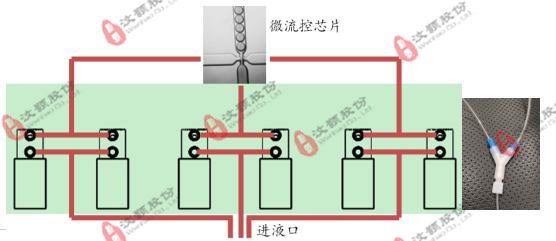

（3）連續模式下連接微流控芯片示意圖：

連續注射灌流系統（6通道）準確性測試報告：

6、產品清單
