首頁 > 儀器設備 > 注射泵 & 恒壓泵 & 連續灌流

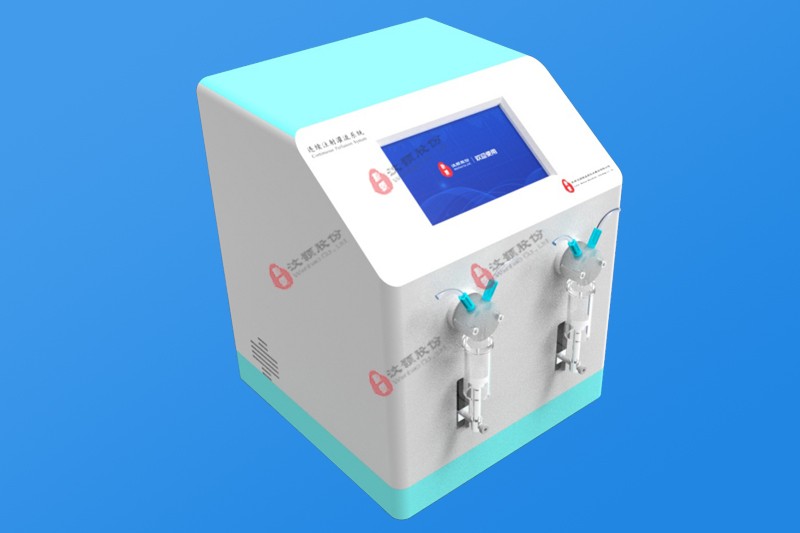

    WH-CPS-02 2通道連續注射灌流系統

    • 型號WH-CPS-02
    • 模式循環進樣泵細胞灌流系統

    WH-CPS-02 循環進樣泵細胞灌流系統含有2路推進模塊可實現常規注液/吸液或連續不間斷灌流注射流體,適配玻璃注射器范圍250ul-5ml,流量范圍1.246ul/h-325ml/h。

    1. 詳細信息

    1.簡介

    連續注射灌流系統(WH-CPS-02)是汶顥股份自主研發的高精度流體控制設備,該系統具有精密、穩定、抗干擾能力強等特點,可以廣泛應用于微流體驅動控制等相關領域。

    該設備含有2路推進模塊,每路的切換閥只需外接簡單管路,即可實現不間斷注射液體。使用方便,操作簡單,可在開機主界面中完成流體控制的參數設置、修改和查看,參數輸入過程中可直接從列表中選取注射器的型號與內徑,也可手動輸入,然后再輸入其他參數(流量、流速、時間、輸液類型等)即可,工作過程中可隨時暫停任務,且可重新設置各項參數并立即執行。

    產品類別:循環進樣泵細胞灌流系統,立式注射泵,微量進樣泵,微量注射泵。

    循環進樣泵/細胞灌流系統可用于模擬生理條件下的細胞培養,通常在生物芯片或者細胞流動室上操作。

    2.技術參數

        工作模式:注液、吸液、先注再吸、先吸再注、連續模式

        通道數量:2

        最大行程:30mm

        注射器規格:250uL-5 mL

        行程分辨率:0.078um

        每微步注射量:0.856 uL(5 mL注射器)

        線速度范圍:4.68um/min-133mm/min

        最大線性推力:20kgf

        控制精度:≤±0.5%(行程≥最大行程的 30%時)

        設置方式:全觸屏設置

        顯示方式:5寸彩色液晶屏,同屏幕顯示兩組通道相關參數

        重量:5kg

        工作電壓:220V/50HZ

        外形尺寸:250(L)×220(W)×285(H)mm

        工作環境:溫度 0℃-40 ℃,相對濕度<80%

    3.功能特點

        3.1 通道設置

        每個通道可分別進行參數設置,也可統一進行“快進”、“快退”、“開始”、“暫停”等操作。

    3.2 注射器型號確定

        每個通道可放置不同品牌、不同規格的注射器(頭部1/4-28UNF外牙,尾部φ4.5孔)。

        (1)從列表中查找

        廠商品牌中有標準的注射器列表,選中注射器型號后,程序自動調入對應的內徑值。

        (2)自定義輸入

        如果注射器程序列表中沒有用戶使用的注射器,可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

    3.3 目標參數輸入

        目標參數包括:液量、流速、時間。選擇輸入任意兩個參數,另一個參數系統直接得出。

    4.圖形界面特點

        ?注射器規格庫的顯示,可以根據需要選擇相應的類型;

        ?各通道當前的運行模式、狀態,及各通道之間的延時情況;

        ?各通道實時單獨操控與所有通道的統一操控。

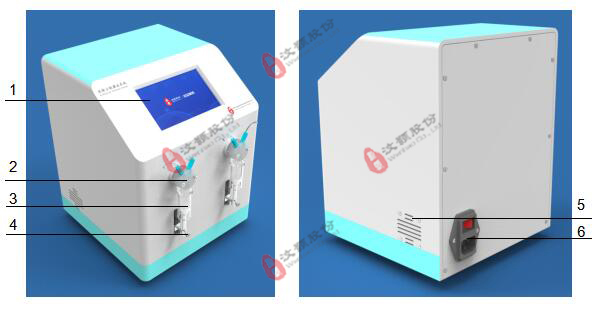

    5.特征圖解

    1)觸摸屏;(2)旋轉閥;(3)注射器;(4)旋鈕;(5)開關;(6)出風口。

    立式微量連續灌流泵

    6.操作界面說明

    6.1  分立操作

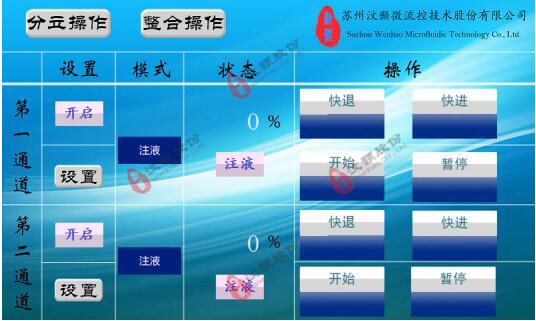

    1)打開電源,進入如下界面。

    立式微量連續灌流注射泵界面操作示意圖

    2)該界面是“分立操作”界面,在該界面中,可以對任一通道分別進行操作和設置參數。“開啟”按鈕表示該通道處于開啟狀態,此時可以通過相應的“快退”、“快進”、“開始”、“暫停”按鈕對該通道進行單獨操作。點擊“開啟”按鈕會變成“關閉”,表示當前通道處于關閉狀態,無法進行工作,以及無法進行“快退”、“快進”、“開始”、“暫停”等操作。

    3)點擊“設置”按鈕進入如下界面,可對當前通道進行參數設置。

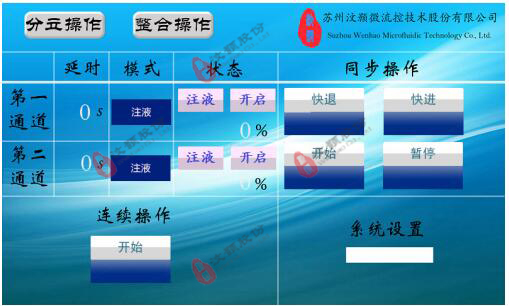

    6.2  整合操作

    點擊“整合操作”按鈕,可通過同步操作下的“快退”、“快進”、“開始”、“暫停”等按鈕對2個通道進行統一操作。

    6.3  連續操作

    在整合操作界面中,可通過連續操作下的“開始”按鈕操作連續流道。

    立式微量連續灌流注射泵操作界面2

    6.4【注射器廠商品牌】

    本系統默認使用標配的玻璃注射器,用戶也可以根據實際需要進行選型,本系統自帶了數十種不同廠家不同規格的注射器型號,若未能找到匹配的型號,用戶可選擇進入【自定義規格】,然后自行定義型號、內徑。

    6.5【上下極限設置】

    用戶操作時根據需要設置上下極限,設置好后,系統自動計算最大運行距離。

    6.6【運行模式】

    包括:注液、吸液、先吸后注、先注后吸、連續模式。

    6.7【設定模式】

    即選擇“流量”、“流速”、“時間”三個參數中任意兩個進行輸入,包括“流量+時間”、“流速+時間”、“流量+流速”。

    6.8【流量】

    液體的體積單位:mL、uL。

    6.9【流速】

    單位:mL/s、mL/min、mL/hr、uL/s、uL/hr、uL/min。

    6.10【時間】

    單位:h、min、s。

    7.操作過程

    電源接口和開關安裝在注射泵背面,通過標配電源線給儀器供電,按紅色開關,打開儀器。

    8.注射器的安裝

    先將玻璃注射器旋入旋轉閥1/4-28螺紋孔;再將旋鈕穿過注射器活塞孔旋入推塊。

    立式微量連續灌流注射器

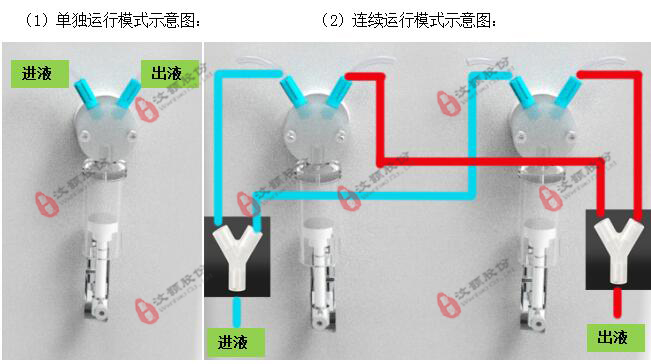

    9. 管路連接

        立式微量連續灌流注射泵連接模式

    連續注射泵灌流系統(雙通道)準確性測試數據:

    設定流速

    測試數據

    通道1#

    通道2#

    針型規格

    10ul/min

    初始質量(g)

    16.6638

    17.2089

    1ml

    結束質量(g)

    16.5656

    17.1103

    實際液量(ul)

    98.20

    98.60

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    9.82

    9.86

    相對誤差

    1.80%

    1.40%

    30ul/min

    初始質量(g)

    17.0458

    17.5939

    1ml

    結束質量(g)

    16.746

    17.2926

    實際液量(ul)

    299.80

    301.30

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    29.98

    30.13

    相對誤差

    0.07%

    0.43%

    100ul/min

    初始質量(g)

    17.5285

    20.9434

    2.5ml

    結束質量(g)

    16.5247

    19.9375

    實際液量(ul)

    1003.80

    1005.90

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    100.38

    100.59

    相對誤差

    0.38%

    0.59%

    200ul/min

    初始質量(g)

    19.729

    23.2697

    2.5ml

    結束質量(g)

    17.7107

    21.2582

    實際液量(ul)

    2018.30

    2011.50

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    201.83

    201.15

    相對誤差

    0.91%

    0.58%

    300ul/min

    初始質量(g)

    20.2954

    24.2668

    5ml

    結束質量(g)

    17.275

    21.2454

    實際液量(ul)

    3020.40

    3021.40

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    302.04

    302.14

    相對誤差

    0.68%

    0.71%

    500ul/min

    初始質量(g)

    27.5232

    27.9808

    5ml

    結束質量(g)

    22.5035

    22.9624

    實際液量(ul)

    5019.70

    5018.40

    測試時間(min)

    10.00

    10.00

    測試流速(ul/min)

    501.97

    501.84

    相對誤差

    0.39%

    0.37%

    測試結論

    相對誤差在2%以內,測試結果合格。

    備注


     裝箱清單

    名稱

    單位

    數量

    WH-CPS-02連續注射灌流系統

    1

    電源線

    1

    注射器

    選配

    質檢報告

    1

    合格證

    1

    說明書

    1

    保修卡

    1



    連續注射外接管路配件清單


    名稱

    單位

    數量

    Y型內牙三通

    2

    螺紋套管

    10

    ?3PU連接管

    M

    3
