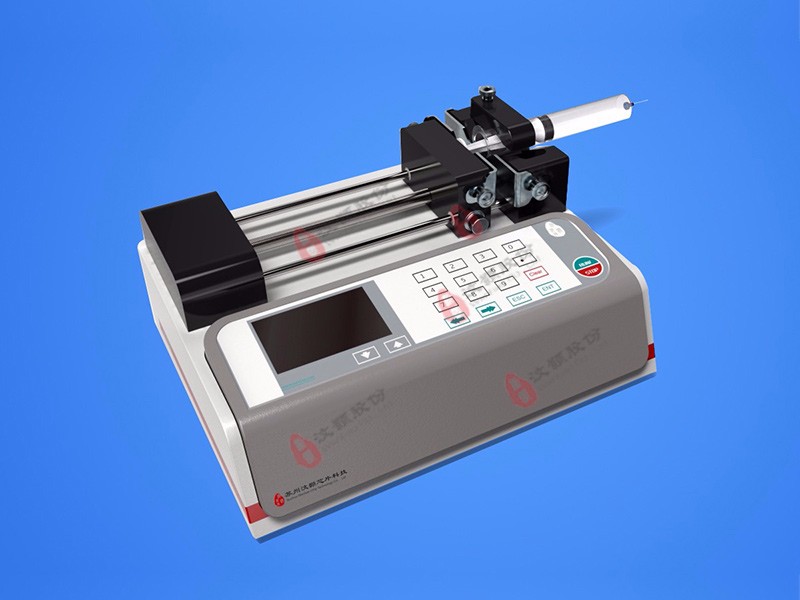

WH-SP-01 單通道注射泵
- 型號WH-SP-01
- 模式推拉模式，單通道
WH-SP-01實驗室單通道微量注射泵可適配10ul-30ml注射器，標配塑料注射器選擇XINHUA；選配玻璃注射器選擇Hamilton。線速度范圍4.68μm/min-133mm/min(流量=線速度×注射器內截面積)
WH-SP-01 單通道注射泵產品簡介
WH-SP-01 型單通道注射泵是蘇州汶顥微流控技術股份公司自主研發的高精度流體控制設備，該系統以精密、穩定、抗干擾能力強等特點廣泛應用于微流體控制相關領域。本產品各項指標已完全達到并超過國際標準。該設備使用方便，操作簡單，流體控制的參數設置、修改和查看可在開機主界面中完成，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、液量、輸液類型）即可，工作過程中可隨時暫停任務，且可重新設置各項參數 并立即執行。
WH-SP-01 型單通道注射泵注射器使用范圍為10μl-30ml，標配塑料注射器選擇XINHUA；選配玻璃注射器選擇Hamilton。
左右極限通過控制面板設置，下次開機時，系統會沿用上次設置。
設備在加裝接地線后，可進行高壓靜電紡絲實驗或者其他高壓試驗。
點擊下載說明書>> 點擊下載CE證書>> 點擊下載外觀設計專利證書>>
WH-SP-01 單通道注射泵技術參數
?外形尺寸：300×130×225mm；
?重量：2.5~3kg；
?通道數量：1 個；
?注射器類型：10ul~30ml；
?每微步注射量：0.107ul（10ml 注射器）；
?線速度范圍：4.68μm/min~133mm/min；
?控制精度：≤±0.5%（行程≥最大行程的30%時）；
?工作模式：注液，吸液；
?最大線性推力：20kgf（196.133牛(N)）；
?設置方式：全程按鍵觸點設置；
?顯示方式：480*320 液晶屏顯示；
?工作電壓：DC24V；
?工作環境：溫度 0~40℃，相對濕度小于 80%；
?按鍵使用壽命：一百萬次左右。
單通道注射泵技術參數對比表
參數 | 對比廠家 | 汶顥WH-SP-01 |
工作模式 | 單推注液 | 注液、吸液 |
通道數量 | 1個 | 1個 |
最大行程 | 140mm | 100mm |
流量單位 | ml/h,ul/h,ul/m,ml/m, | ml/s,ml/min,ml/h, ul/s,ul/min,ul/h |
操作方式 | 數碼旋鈕與薄膜按鍵配合使用 | 全程按鍵觸點設置 |
最大線速度 | 65mm/min | 65mm/min |
最小線速度 | 5um/min | 1um/min |
注射器規格 | 10ul-60ml | 10ul-30ml |
可自定義數量 | 4個 | 5個 |
WH-SP-01 單通道注射泵界面

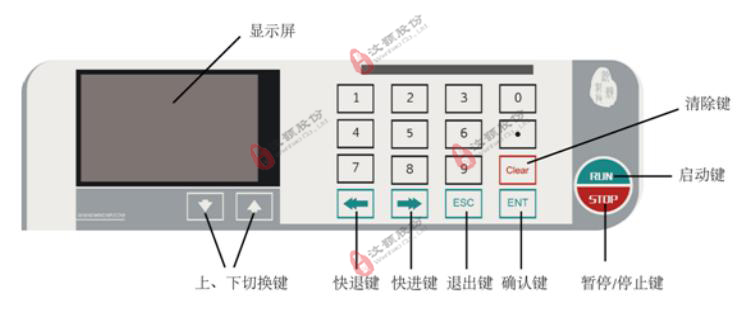

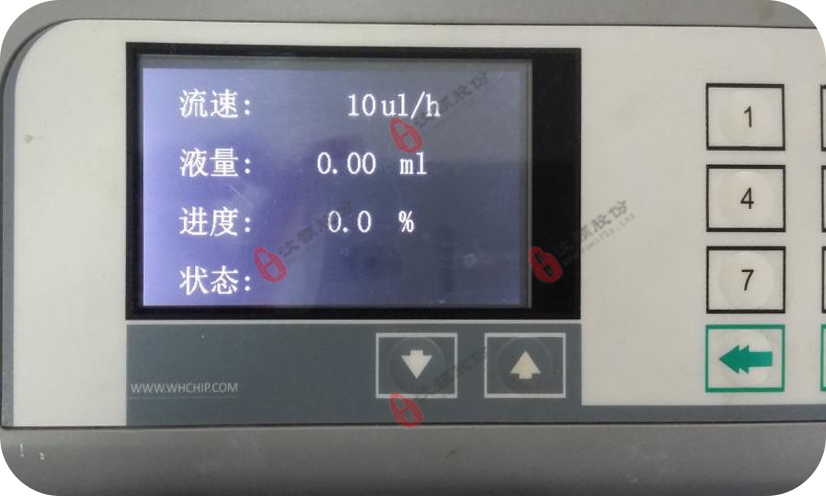

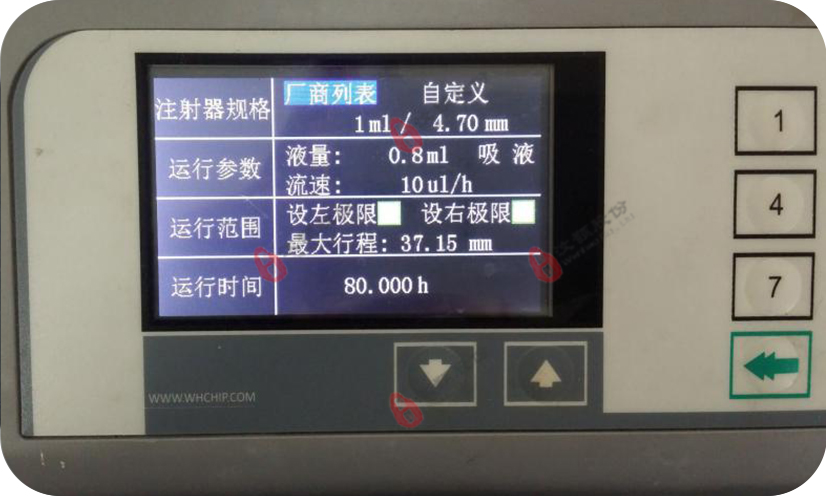

圖1 單通道微量注射泵產品外觀操作界面（全程按鍵觸點設置） 圖2 單通道微量注射泵使用時設置界面顯示 圖3 單通道微量注射泵使用工作運行界面顯示
單通道微量注射泵功能
?WH-SP-01單通道注射泵可以將少量液體微量、準確、高精度、均勻、持續的進行傳輸。
?注射器型號不受限制，可以從標準廠家列表中選擇，也可以自定義。
?可設置目標液量，定量工作，離機操作，當達到目標值時自動停止工作。
?設置流速，多種流量單位可供選擇。
?設置注液或吸液的工作模式。
單通道微量注射泵優勢
?注液和吸液兩種工作模式；
?重復性好，穩定性好，準確度高；
?界面美觀簡約，操作方便。
單通道微量注射泵使用安全注意事項
拆開包裝后，請詳細按照裝箱單檢查配件，如有缺失，請聯系銷售商。在使用本產品之前，請詳細閱讀本使用說明。制造商將不承擔由于不遵守以下說明而產生故障的責任。
(1)使用和產品配套的電源適配器。
(2)推塊和端塊間存在擠壓危險，泵運行時不要把手指放到推塊和端塊之間。
(3) 在使用注射器時推拉過度，可能會導致液體溢出，這時會對人體或設備產生傷害，請謹慎操作！
(4) 設備出現故障應及時與銷售商或廠家聯系，切勿自行打開機殼。
(5) 請謹慎插拔電源適配器與電源端口之間的連線，切勿損壞插頭。
(6) 如果電源或插頭有磨損或者其他損壞，請拔下電源插頭。
(7) 本產品用在高壓靜電紡絲等高壓靜電環境下，給本產品供電時請注意：若高壓靜電串入本產品，會對產品產生破壞，請隔離后再給本產品供電！
(8) 如果電源或插頭有磨損或者其他損壞，請拔下電源插頭并及時更換。
(9) 該泵沒有在 FDA 注冊，不能用于人類的臨床實驗。
實驗室單通道微量注射泵注射泵準確性和穩定性測試數據表：
| 設定流速 | 測試數據 | 1 | 2 | 3 | 平均值 | SD | CV | 針型規格 |
| 10ul/min | 初始質量 | 3.7462 | 3.6813 | 3.7427 | 1ml | |||
| 結束質量 | 3.5431 | 3.4817 | 3.5451 | |||||
| 實際液量 | 203.10 | 199.60 | 197.60 | |||||
| 測試時間 | 20.00 | 20.00 | 20.00 | |||||
| 測試流速（ul/min) | 10.16 | 9.98 | 9.88 | 10.01 | 0.14 | 0.014 | ||
| 相對誤差 | 1.55% | 0.20% | 1.20% | 0.01 | 0.01 | 0.712 | ||
| 30ul/min | 初始質量 | 4.0979 | 4.0211 | 3.9282 | 1ml | |||
| 結束質量 | 3.7972 | 3.7208 | 3.626 | |||||
| 實際液量 | 300.70 | 300.30 | 302.20 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 30.07 | 30.03 | 30.22 | 30.11 | 0.10 | 0.003 | ||
| 相對誤差 | 0.23% | 0.10% | 0.73% | 0.00 | 0.00 | 0.939 | ||
| 50ul/min | 初始質量 | 4.1063 | 4.0792 | 4.0629 | 1ml | |||
| 結束質量 | 3.6043 | 3.5723 | 3.5579 | |||||
| 實際液量 | 502.00 | 506.90 | 505.00 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 50.20 | 50.69 | 50.50 | 50.46 | 0.25 | 0.005 | ||
| 相對誤差 | 0.40% | 1.38% | 1.00% | 0.01 | 0.00 | 0.533 | ||
| 100ul/min | 初始質量 | 6.5321 | 9.3408 | 10.2126 | 5ml | |||
| 結束質量 | 5.5488 | 8.3277 | 9.1926 | |||||
| 實際液量 | 983.30 | 1013.10 | 1020.00 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 98.33 | 101.31 | 102.00 | 100.55 | 1.95 | 0.019 | ||
| 相對誤差 | 1.67% | 1.31% | 2.00% | 0.02 | 0.00 | 0.208 | ||
| 200ul/min | 初始質量 | 7.8217 | 11.3663 | 6.0098 | 5ml | |||
| 結束質量 | 5.821 | 9.3442 | 3.9991 | |||||
| 實際液量 | 2000.70 | 2022.10 | 2010.70 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 200.07 | 202.21 | 201.07 | 201.12 | 1.07 | 0.005 | ||
| 相對誤差 | 0.03% | 1.10% | 0.54% | 0.01 | 0.01 | 0.959 | ||
| 500ul/min | 初始質量 | 19.5331 | 19.5354 | 17.9989 | 10ml | |||
| 結束質量 | 14.5906 | 14.5241 | 13.0219 | |||||
| 實際液量 | 4942.50 | 5011.30 | 4977.00 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 494.25 | 501.13 | 497.70 | 497.69 | 3.44 | 0.007 | ||
| 相對誤差 | 1.15% | 0.23% | 0.46% | 0.01 | 0.00 | 0.785 | ||
| 800ul/min | 初始質量 | 20.7016 | 20.6964 | 20.8271 | 10ml | |||
| 結束質量 | 12.7344 | 12.6718 | 12.7559 | |||||
| 實際液量 | 7967.20 | 8024.60 | 8071.20 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 796.72 | 802.46 | 807.12 | 802.10 | 5.21 | 0.006 | ||
| 相對誤差 | 0.41% | 0.31% | 0.89% | 0.01 | 0.00 | 0.580 | ||
| 1500ul/min | 初始質量 | 34.6141 | 38.5982 | 37.5895 | 30ml | |||
| 結束質量 | 19.7578 | 23.7974 | 22.4937 | |||||
| 實際液量 | 14856.30 | 14800.80 | 15095.80 | |||||
| 測試時間 | 10.00 | 10.00 | 10.00 | |||||
| 測試流速（ul/min) | 1485.63 | 1480.08 | 1509.58 | 1491.76 | 15.68 | 0.011 | ||
| 相對誤差 | 0.96% | 1.33% | 0.64% | 0.01 | 0.00 | 0.354 | ||
| 測試結論 | 相對誤差在2%以內，測試結果合格。 | |||||||
單通道微量注射泵標準配件
名稱 | 單位 | 數量 |
WH-SP-01單通道注射泵 | 臺 | 1 |
DC24V直流電源線 | 個 | 1 |
1ml注射器 | 個 | 1 |
2ml注射器 | 個 | 1 |
5ml注射器 | 個 | 1 |
10ml注射器 | 個 | 1 |
20ml注射器 | 個 | 1 |
質檢報告 | 份 | 1 |
合格證 | 份 | 1 |
說明書 | 份 | 1 |
保修卡 | 份 | 1 |
單通道注射泵使用教程
