WH-CF-06 C型硬質芯片夾具
- 型號WH-CF-06
硬質芯片C型夾具主要用玻璃、PMMA等硬質微流控芯片進出樣，具有連接方便，避免了膠水粘結劑的使用；移位方便，便于觀測；可重復使用；成本較低等特點。
產品介紹
C型夾具提供了一種和固定厚度的微流控芯片快速、可靠的連接方式，我公司生產的C型夾具，能夠配合一系列的固定厚度的芯片使用。客戶可以訂購或者定制芯片，配合C型夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。
C型夾具使用優勢
1) 連接方便，避免了膠水粘結劑的使用；
2) 移位方便，便于觀測；
3) 可重復使用；
4) 成本較低。
規格
規格 | 說明 |
連接管尺寸 | 外徑1.6mm |
連接管材料 | PTFE |
壓力耐受范圍 | 10bar |
溫度耐受范圍 | 根據芯片材料考量 |
死體積 | <0.3μL每個管路 |
標準組件配件
組件配件 | 數量 |
Peek接頭 | 1個 |
O型墊圈 | 2片 |
PTFE管子 | 2m |
整套夾具 | 1套 |
裝配過程

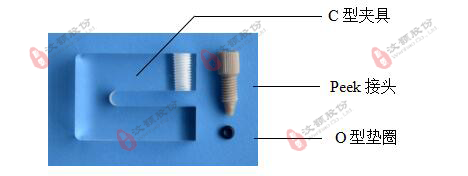

1.裝配材料

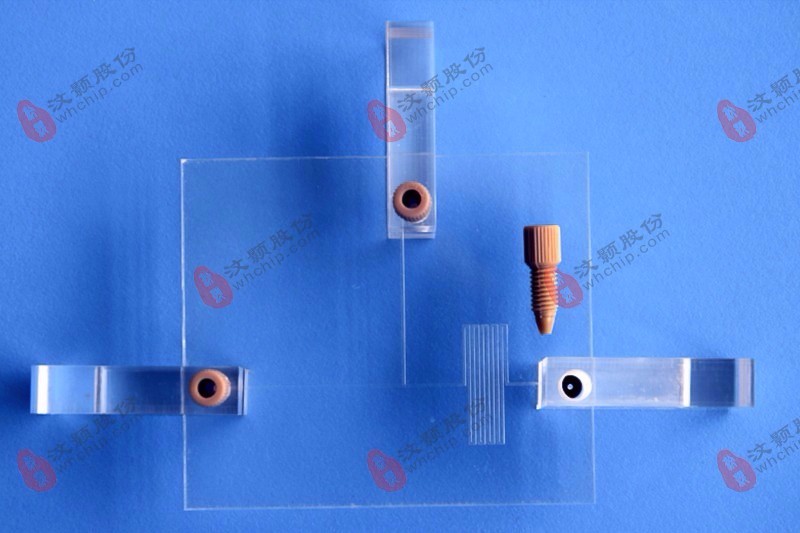

2.組裝步驟
1) 將芯片插入C型夾具中，將墊圈放入接口處，墊圈對準芯片打孔處；
2) 將peek接頭插入接口處擰緊，在peek接頭中插入管子，夾具組裝完成。
使用注意事項
1) 單一夾具只能適用于固定厚度的芯片；
2) 實驗前試一下夾具是否漏液，如果漏液，調整墊圈，擰緊peek接頭，直至不漏液為止。
