型號WH-CF-01

標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的標準夾具，通過改變螺桿長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度為15.0mm，長度范圍為15.0到120.0mm。客戶可以訂購標準芯片或者定制芯片，配合標準夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。

詳細信息

WH-CF-01 標準芯片橫款夾具

點擊下載專利證書>>

標準芯片橫款夾具使用優勢

u 體積小，質量輕，便攜性強；

u 化學穩定性強，抗腐蝕；

u 配合小尺寸芯片使用，成本低；

u 溫度和壓力耐受范圍廣；

u 死體積小；

u 可配合光學檢測系統，便于實驗觀察。

規格

規格	說明
進液口	4個
出液口	4個
芯片厚度	4.0mm
芯片寬度	15.0mm
芯片長度	15.0mm-120.0mm
連接管尺寸	外徑1.6mm
連接管材料	PTFE
流速耐受范圍	0-0.25m/s
壓力耐受范圍	30.0bar
溫度耐受范圍	-15.0-150.0℃
死體積	<0.3μL每個管路

裝配過程

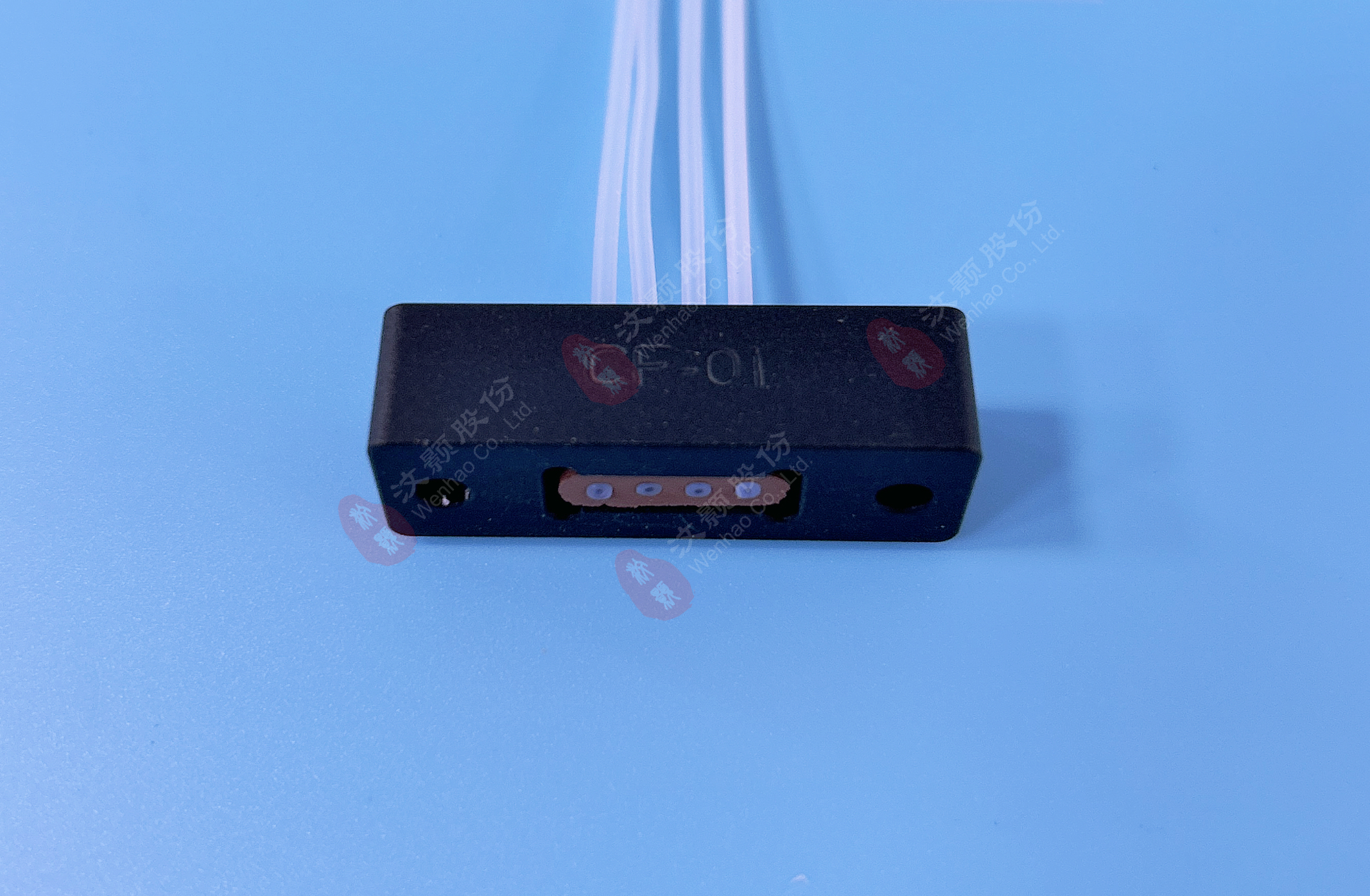

1.將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在上、下兩片夾具對應的位置上。

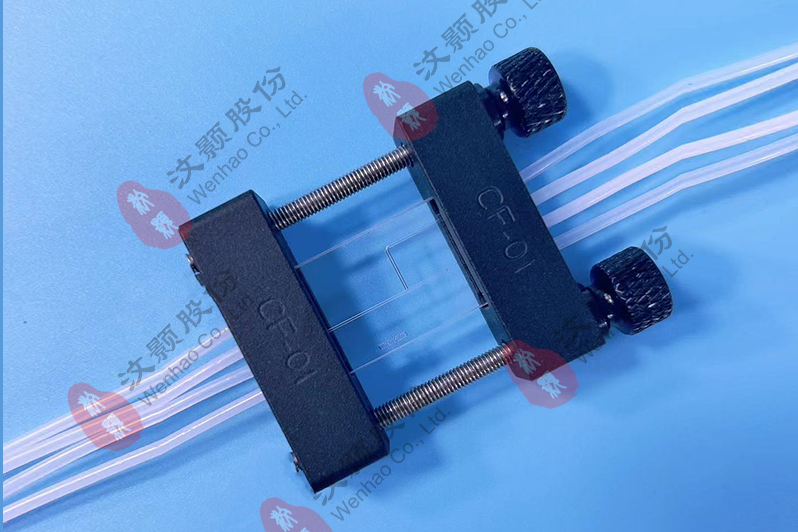

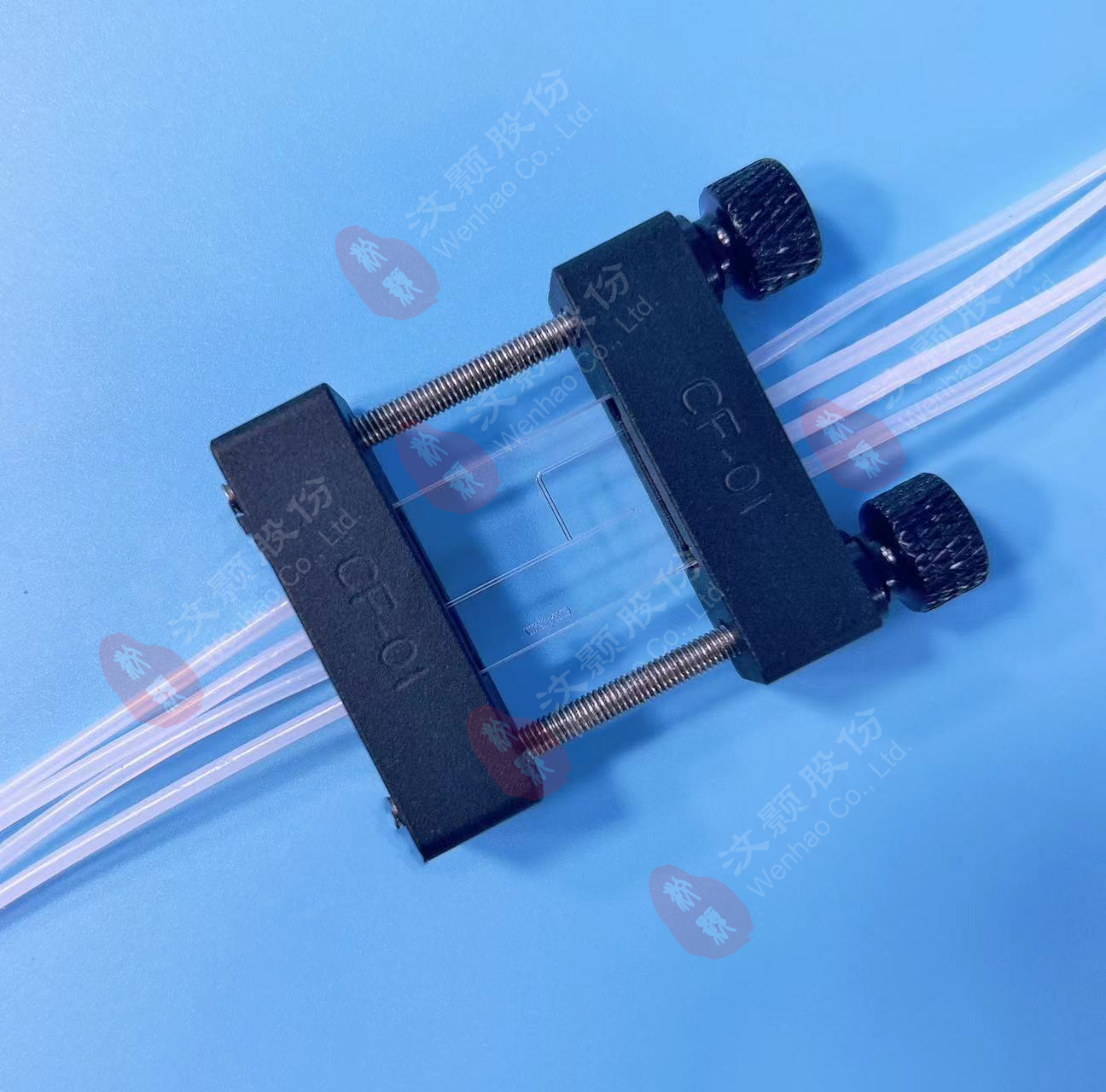

2.將標準芯片放置在兩片夾具之間，裝配側面兩個定位螺桿，尾部擰上螺帽，并調整芯片位置，最后用手擰緊螺桿，夾具組裝完成。

*注：以上圖片僅為示意圖，以實物為準。

標準配件表

組件名稱	數量	圖片	組件名稱	數量	圖片
夾具體	2套		彈墊	4片

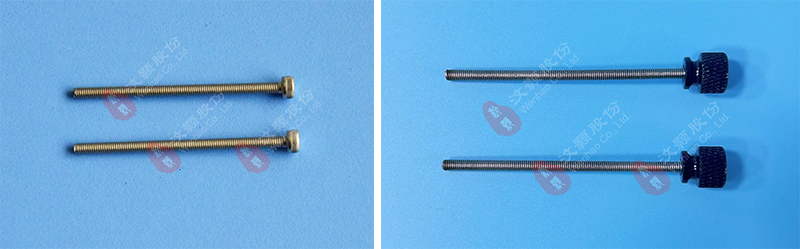

M3*60 螺桿	4根		M3*90 螺桿	2根
M3 螺母	4個		PTFE管子 (Φ1.6*Φ0.6)	4米
M3內六角扳手	1只
