一、微流控芯片制作步驟

微流控芯片是一種在微尺度下進行液體操控的小型化裝置，廣泛應用于生物醫學領域。了解微流控芯片的制作步驟對于研究人員和工程師來說至關重要。

首先，在微流控芯片制作之前，需要設計并優化芯片的結構。這包括確定芯片的通道尺寸、形狀和布局，以及選擇合適的材料。

其次，準備芯片制作所需的材料和設備。常見的材料包括聚二甲基硅氧烷（PDMS）和玻璃基片。而設備則包括光刻機、薄膜沉積設備等。

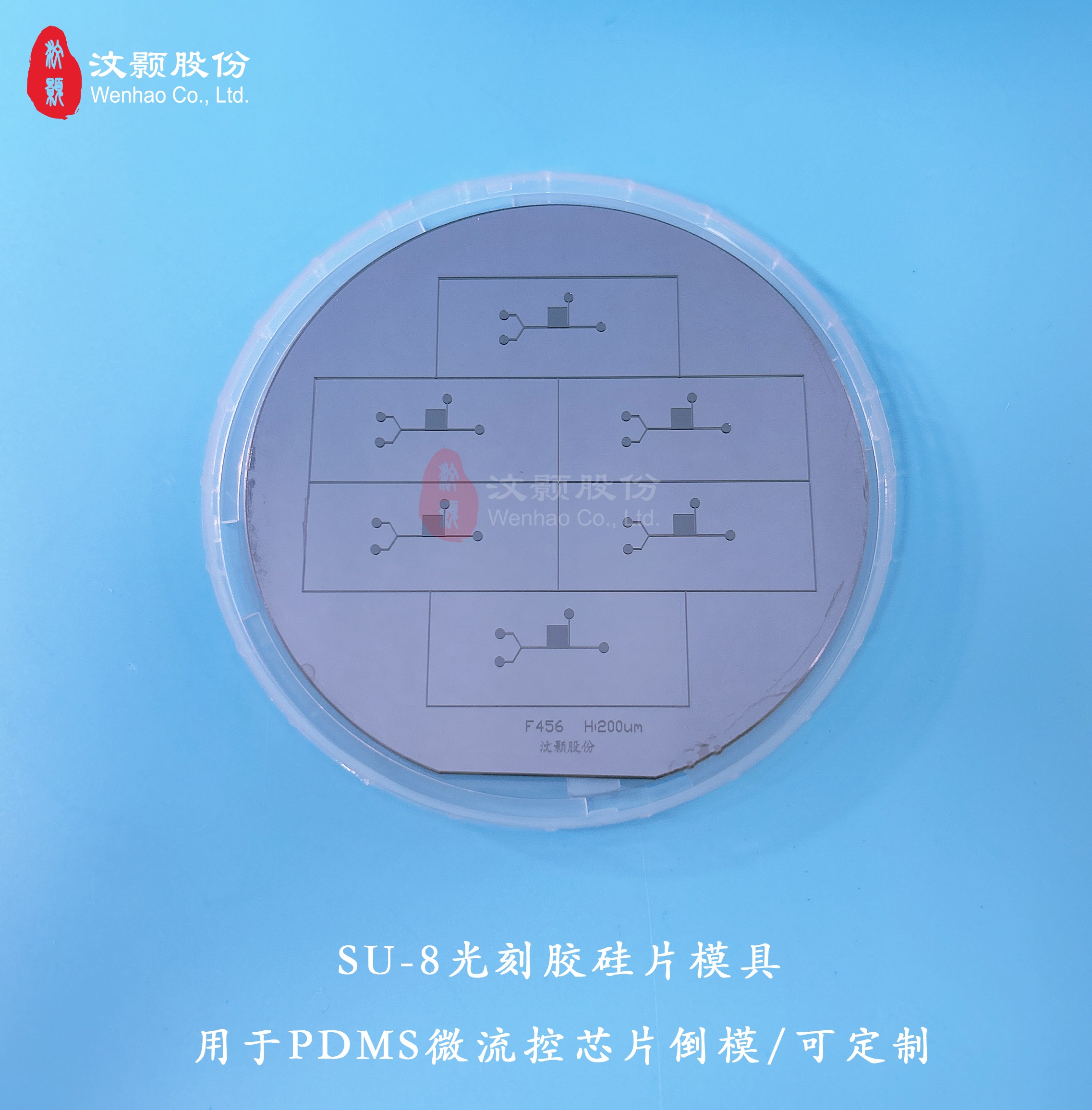

接下來，通過光刻技術將芯片的圖案轉移到光刻膠上。該步驟需要使用掩膜板，將設計好的芯片結構投影到光刻膠表面，并進行曝光和顯影處理。

然后，使用薄膜沉積設備在基片上形成微流控通道。這一步驟可以采用物理氣相沉積（PVD）或化學氣相沉積（CVD）等技術，將所需的材料沉積在基片上，并通過掩膜板上的開口形成微通道。

最后，將芯片與進樣設備、檢測設備等連接，并進行測試和優化。這一步驟需要確保芯片的穩定性和可靠性，并驗證其在液體操控方面的性能。

二、微流控芯片制作注意事項

在制作微流控芯片時，需要注意以下幾點：

1. 材料選擇：選擇合適的材料對于芯片的穩定性和耐用性至關重要。常見的材料如PDMS具有良好的彈性和兼容性。

2. 設備操作：熟悉并正確操作各種制作設備，例如光刻機和薄膜沉積設備，以確保芯片結構的精確性和一致性。

3. 清潔環境：在芯片制作過程中，保持清潔的工作環境非常重要，以避免灰塵和雜質污染芯片。

4. 工藝控制：嚴格控制每個制作步驟的工藝參數，例如曝光時間、顯影時間和沉積溫度，以確保芯片質量。

5. 測試和驗證：在制作完成后，對芯片進行全面的測試和驗證，確保其性能符合設計要求。

三、微流控芯片制作工藝

微流控芯片的制作工藝主要包括光刻、薄膜沉積、連接和封裝等步驟。

光刻是將芯片的圖案轉移到光刻膠上的過程，通過曝光和顯影處理，形成所需的結構。

薄膜沉積則是使用設備將所需材料沉積在基片上，形成微通道和其他功能結構。

連接是將芯片與進樣設備、檢測設備等連接，以實現液體的輸入和輸出。

封裝是為了保護芯片并提供穩定的工作環境，常見的封裝方式包括玻璃基片封裝和PDMS封裝等。

四、微流控芯片制作流程

微流控芯片制作的整體流程包括設計優化、材料準備、光刻、薄膜沉積、連接和封裝等步驟。

首先，根據應用需求設計芯片的結構，并進行優化。考慮到通道尺寸、布局、材料選擇等因素。

其次，準備所需的材料和設備，包括光刻膠、基片材料、光刻機、薄膜沉積設備等。

然后，通過光刻技術將芯片圖案轉移到光刻膠上，并進行顯影處理，形成所需的結構。

接下來，使用薄膜沉積技術將材料沉積在基片上，并通過掩膜板上的開口形成微通道和其他功能結構。

最后，連接進樣設備、檢測設備等，并進行封裝，以保護芯片并提供穩定的工作環境。

五、微流控芯片制作技術

微流控芯片制作涉及多種關鍵技術，包括光刻技術、薄膜沉積技術、連接技術等。

光刻技術是將芯片圖案轉移到光刻膠上的關鍵步驟，其中包括曝光、顯影和烘烤等過程。

薄膜沉積技術用于在基片上形成微通道和其他功能結構，常見的沉積技術包括物理氣相沉積（PVD）和化學氣相沉積（CVD）等。

連接技術用于將芯片與進樣設備、檢測設備等連接，以實現液體的輸入和輸出，常見的連接技術包括微型管連接和氣泡閥連接等。

六、微流控芯片制作要點

在微流控芯片制作過程中，需要注意以下要點：

1. 結構設計：合理設計芯片的結構，考慮通道尺寸、布局和功能需求，以達到預期的效果。

2. 材料選擇：選擇適合的材料，具有良好的兼容性和穩定性，以確保芯片的性能和可靠性。

3. 工藝控制：嚴格控制每個制作步驟的工藝參數，如曝光時間、顯影時間和沉積溫度，以保證芯片質量。

4. 測試驗證：在制作完成后，對芯片進行全面的測試和驗證，確保其性能符合設計要求。

總之，微流控芯片的制作涉及多個步驟和關鍵技術，需要嚴格控制工藝參數，并注意材料的選擇和結構的設計。通過合理的制作流程和優化的制作方法，可以制作出高質量的微流控芯片，為生物醫學研究和實驗提供重要支持。
