WH-CP-01 切割打孔一體機
- 型號WH-CP-01
- 模式PDMS等軟質材料切割打孔
切割打孔一體機同時具備PDMS等軟質芯片切割和打孔兩項功能。
產品簡介

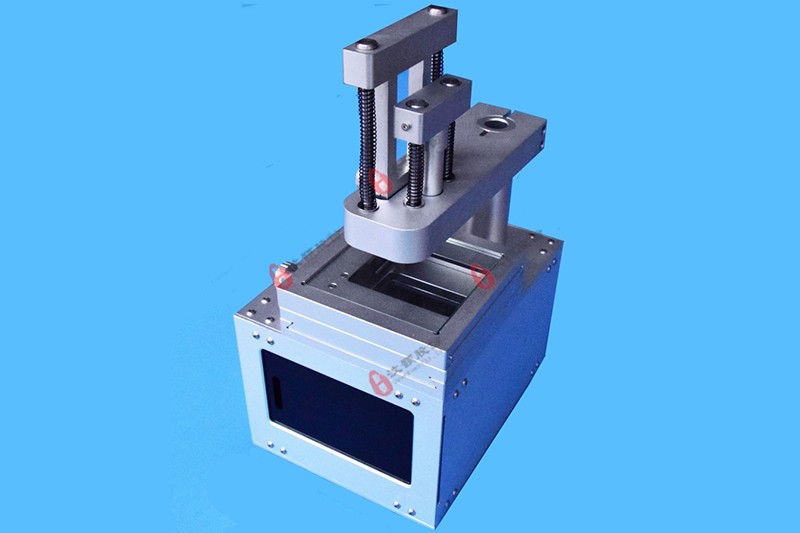

WH-CP-01型PDMS切割打孔一體機是把對PDMS進行切割、打孔工序，集成在一臺設備上完成。通過高清彩色工業相機在電腦顯示上成像觀察，配合調節XY軸滑臺，提高PDMS打孔和切割位置的準確性。
切割打孔機一體機同時具備PDMS等軟質芯片切割和打孔兩項功能，該款產品將打孔刀頭和切割刀片分別固定在儀器上部，刀片與刀頭高度可調節，按壓手柄可實現垂直打孔和裁切芯片。尤其重要的是，儀器配置了顯微鏡，將打孔與切割的區域局部放大，在X-Y軸微調裝置輔助下，實現精確切割與定位打孔，切割打孔一體機采用機械結構設計，具有省力，對準較方便，減少切割不齊，切割邊出現毛刺等幾率。
技術參數
針頭外徑規格：0.7/0.8/0.9/1.07/1.26/1.47/1.66/1.8/2.1/2.4/2.8/3.0/3.45/4mm；
刀片切割尺寸范圍：60*60mm；
刀片切割厚度范圍：＜10mm；
針頭打孔厚度范圍：＜13mm；
相機組件放大倍數：30倍；
外形尺寸：260(L)*200(W)*416.5(H)；
重量：7.0kg；
工作環境: 溫度5℃-40 ℃，相對濕度＜80 %；
圖解特性

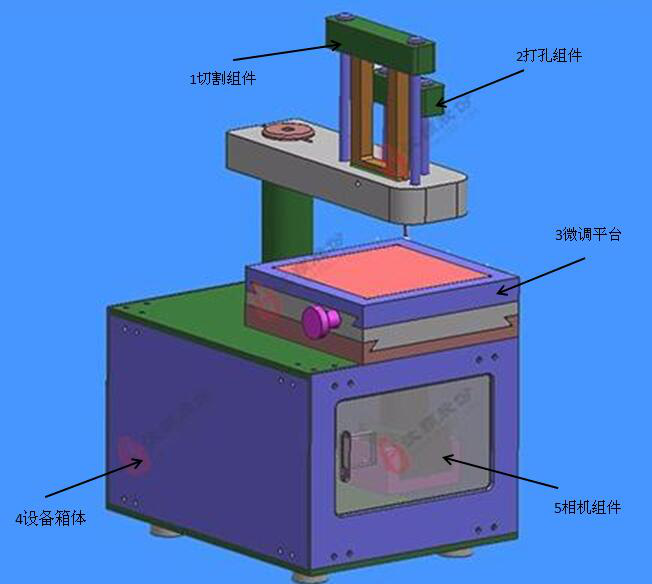

1：切割組件 2：打孔組件 3：微調平臺 4：設備箱體 5：相機組件
放置及安裝
3.1放置
（1）此設備應放置在穩固的水平操作臺上，應保證PDMS切割打孔一體機處于平穩狀態。
（2）此設備應放置在通風、干燥、無腐蝕性氣體、無大量塵埃的潔凈環境中使用。設備應遠離高溫及蒸汽，避免暴露在陽光下直射。
3.2安裝
將USB數據線連接電腦。電腦安裝AMCAP應用軟件。
附表：打孔針頭選型表
規格 | 內徑mm | 外徑mm 選配 | 針長mm | |
WH-DK-08G | 3.3 | 4 | 13 | |
WH-DK-10G | 2.95 | 3.45 | 13 | |
WH-DK-11G | 2.54 | 3 | 13 | |
WH-DK-12G | 2.2 | 2.8 | 13 | |
WH-DK-13G | 1.9 | 2.4 | 13 | |
WH-DK-14G | 1.6 | 2.1 | 13 | |
WH-DK-15G | 1.4 | 1.8 | 13 | |
WH-DK-16G | 1.26 | 1.66 | 13 | |
WH-DK-17G | 1.07 | 1.47 | 13 | |
WH-DK-18G | 0.86 | 1.26 | 13 | |
WH-DK-19G | 0.67 | 1.07 | 13 | |
WH-DK-20G | 0.6 | 0.9 | 13 | |
WH-DK-21G | 0.5 | 0.8 | 13 | |
WH-DK-22G | 0.4 | 0.7 | 13 |
*注：如需要更大尺寸的打孔針頭，選我們另外一臺專用儀器：臺式打孔機（區間從2.0mm---10MM，臺式打孔器可根據用戶不同需求定制化大尺寸打孔針頭，如：加大至14mm）
