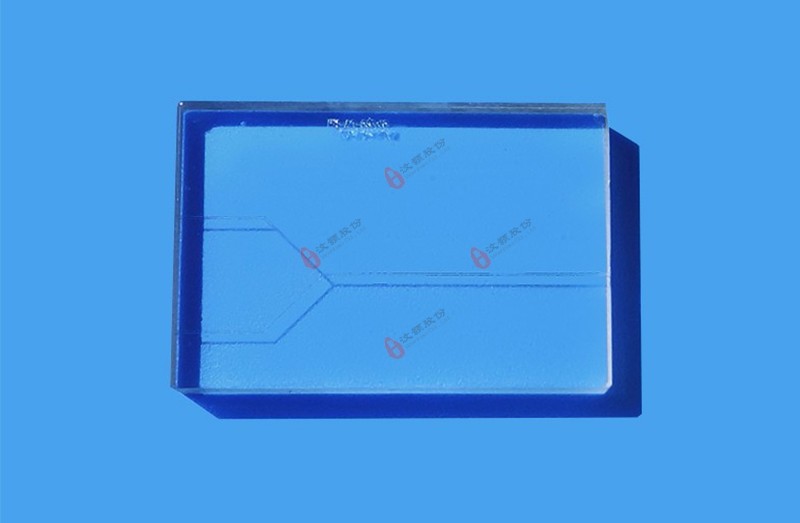

Y型層流玻璃芯片
- 型號層流標準芯片
- 材質玻璃
標準層流芯片是一款玻璃微流控芯片，應用于兩相液體接觸和平行層流間的分子擴散，可在微米尺寸下觀察芯片通道中流體流動。 我公司根據客戶需求可提供不同通道深度和寬度的芯片，此款芯片適用我公司開發的CF-01橫款夾具。
一、簡介
標準層流芯片是一款玻璃微流控芯片，應用于兩相液體接觸和平行層流間的分子擴散，可在微米尺寸下觀察芯片通道中流體流動。
我公司根據客戶需求可提供不同通道深度和寬度的芯片，此款芯片適用我公司開發的WH-CF-01橫款夾具。
Y型層流：流道寬度150/200 深度50μm 層流長度20/30mm 角度30°/45°。
二、優點
?通道表面光滑；
?可承受的溫度和壓力范圍廣；
?化學相容性好；
?易連接或拆卸；
?透光性好；
?體積小，質量輕，便攜性強。
三、規格
技術說明 | 標準層流芯片 | |
進口數量 | 2 | |
出口數量 | 1 | |
表面改性 | 親水 | 疏水 |
通道深度 | 10~150 μm | |
直通道長度 | 15 mm | |
承受壓力 | 10 bar | |
芯片尺寸(L x W x H) | 22.5 mm×15 mm×4mm | |
操作溫度 | -15-150 ℃ | |
材質 | 玻璃 | |
制作工藝 | HF刻蝕、熱壓鍵合 | |
說明：W：寬度；L：長度；D：深度；H：高度
四、芯片通道幾何圖
五、流動特性
在平行流動區域不同的分散速率可進行精確控制，下面是在不同的流速時兩相（水與FITC）水溶液擴散流動的一些照片（注射泵推動）。
另外，對于擴散混合情況，列舉一種流速進行說明，即水相與FITC兩相溶液流速同為100 μL/h時，Y型芯片交叉口距離L不同時，擴散混合情況如下圖所示，在距離L在0.7cm兩相溶液開始擴散，到1cm以上界面有明顯的下移，1.5cm時界面不明顯。
