1.WH-IND SIC160碳化硅微反應器產品簡介

汶顥自主研發的SIC160碳化硅微反應器采用無壓燒結技術，實現了整個模塊的整體密封成型，而不是通過螺絲穿孔加密封圈密封的方式密封，提高了密封強度、密封可靠性及耐腐蝕能力，且不會因為重復拆裝導致碳化硅反應器的疲勞強度下降導致出現應力開裂的現象。不同于反應燒結碳化硅，汶灝采用的無壓燒結工藝成型的碳化硅反應器，不添加10-12%的單質硅，使得碳化硅反應器具有耐腐蝕能力的最高抗力級別，對幾乎所有化學品都具有A級抗腐蝕能力，耐腐蝕能力與PTFE相當，且導熱系數可達160w/m.k，適用于強腐蝕、強放熱、高壓力的極端工況，尤其適用于一般玻璃和金屬反應器都難以解決及實現的工況，可以用于此等極端工況的小試過程及多套并聯的中試過程。

SIC160微通道反應器：導熱系數可達160w/m.k

                    適用于高壓、強腐蝕、放熱量極大的工藝過程

                    可根據用戶需求定制不同通量的碳化硅反應器

應用領域：氟化學反應的工藝過程（年化腐蝕性小于0.04mm/年）

          強堿性的工藝過程

          反應熱當量超過200Kj/mol的劇烈反應

          高危化學品的小試及中試生產

2.WH-IND SIC160 碳化硅微反應器功能模塊介紹

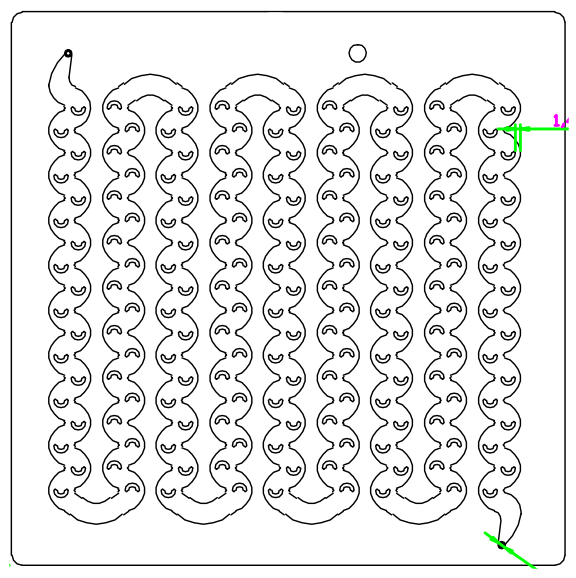

2.1.SIC160結構層

2 外形尺寸：160*160*10

2 年通量：200噸/年

2 材質：碳化硅

2 流道長度：2.5m

2 單板持液量：10mL

2 特征尺寸深度：1000um

2 使用溫度：-20℃-200℃；

使用壓力：0-30bar

工藝側使用流量：0-200mL/min；

2 換熱側使用流量:0-10L/min；

2 導熱系數:160w/m.k

2 密封成型方式：無壓燒結，不含金屬墊片及密封圈

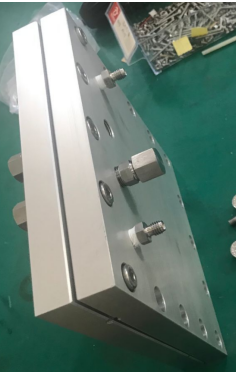

2.2.SIC160換熱層

2  外形尺寸：210×210×40mm；

2  材質： 6061-T6；

2  接頭尺寸：FUNF 1/4” -28；

2  接頭材質：PTFE；

2  螺栓尺寸：M8；

2  O-ring：FFKM（3M）；

2  溫度范圍：-20-220℃；

2  工作壓力：0-5Mpa；

2  用途：用于固定SIC160微反應器，使之能承受高壓；同時對進入反應器的液體進行換熱，為反應液提供高效的傳質傳熱。
