微流控芯片接口方式
1、PDMS芯片

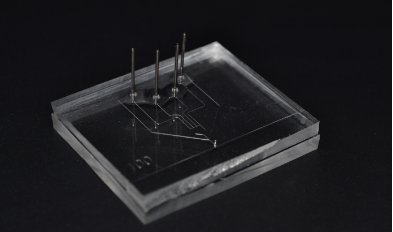

圖1
如圖1所示，對于具有一定柔性的PDMS芯片，可以使用插鋼針外接PTFE導管的方式進樣，需要的配件及價格如下：
產品名稱 | 型號 | 數量 | 單位 |
打孔器 | 0.5*0.8 | 1 | 個 |
不銹鋼針 | 0.5*0.8 | 1 | 個 |
PTFE導管 | 0.5*0.9 | 1 | 米 |
芯片打孔底板 | 優質橡膠 | 1 | 個 |
(a) (b)
圖2
如圖2所示，PDMS芯片還可以采用“C”型轉接頭，圖2(a)是芯片的實際效果圖，圖2(b)是一套“C”型轉接頭包含的配件(每套“C”型轉接頭贈送2米0.6*1.6的PTFE導管)，價格300元/套。
定制“C”型接頭的客戶需提供下述芯片尺寸信息
① 芯片整體厚度；
② 芯片進出樣口離芯片邊緣的距離；
(a) (b)
圖3
圖3所示是PDMS芯片夾具，夾具的上方接PEEK裝接頭口徑大小M5；圖3(a)是夾具實物圖，圖3(b)是三維透視圖，該款夾具配送PTFE導管0.6*1.6的5米；夾具定制費用1000-1500元，需要提供芯片圖紙。
2、玻璃和PMMA芯片

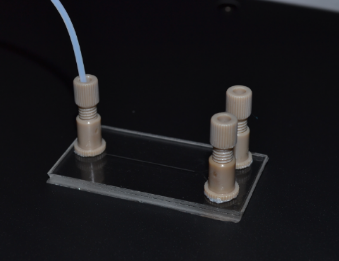

圖4
圖4所示是硬質芯片，如玻璃和PMMA芯片使用的PEEK接頭，接頭的內徑M5，每個接頭配送2米0.6*1.6的PTFE導管，接頭價格如下：
